Hur extraherar du schemat från en klonad PCB?

Extrahera ett schema från enklonad PCBInvolverar omvänd teknik, där du analyserar det fysiska kortet för att återskapa dess kretsschema. Denna process kräver noggrann observation, komponentidentifiering och spårningsanslutningar. Här är en steg-för-steg-guide:

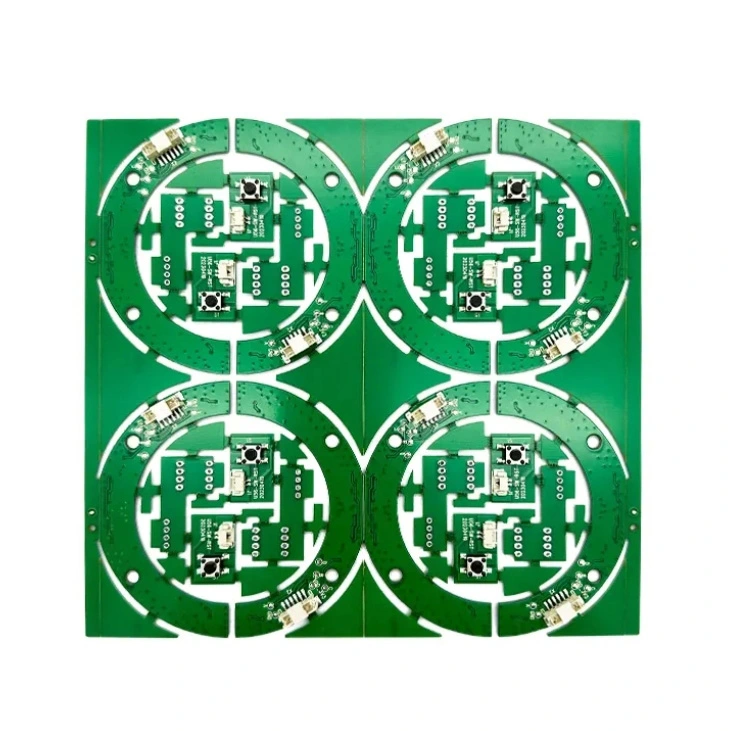

1. Kontrollera och dokumenteraPCB

- Ta foton med hög upplösning: Fånga båda sidor av PCB för referens.

-Obs PCB-lager: Kontrollera om det är ett enda lager, dubbelskikt eller ett flerskiktskort.

- Identifiera nyckelkomponenter: Hitta ICS, motstånd, kondensatorer, dioder, kontakter etc.

- Kontrollera etiketter och markeringar: Vissa komponenter har referenskonstruktörer tryckta på PCB.

2. Desolder & Identifiera komponenter

- Desolder -komponenter (vid behov): Använd en Hot Air omarbetningsstation för säker borttagning.

- Läs IC -delnummer: Slå upp datablad för att förstå PIN -konfigurationer.

- Mätmotstånd och kondensatorer: Använd en multimeter- eller LCR -mätare för att bestämma värden.

- Märk varje komponent: Tilldela designatorer som R1, C1, U1 för enklare spårning.

3. Spåra kretsanslutningarna

- Använd en multimeter i kontinuitetsläge: Kontrollera elektriska vägar mellan komponenter.

- Följ PCB -spår: Använd en förstoringsmedel eller mikroskop för detaljerad spårning.

- Använd PCB-designprogramvara: Importera högupplöst PCB-bilder i verktyg som Kicad, Altium eller Easeda för enklare spårning.

- Kontrollera dolda anslutningar: Om flerskikt kan röntgeninspektion krävas för att spåra inre skikt.

4. Rekonstruera schemat

- Använd PCB -designprogramvara: Rita schemat i Kicad, Eagle, Altium eller Orcad.

- Ordna komponenter logiskt: Gruppkraft, signal och markavsnitt ordentligt.

- Verifiera anslutningar: Jämför med datablad och funktionella förväntningar.

5. Simulera och verifiera kretsen

- Använd simuleringsprogramvara: Verktyg som LTSpice, Proteus eller Multisim kan hjälpa till att verifiera kretsbeteendet.

- Jämför med den ursprungliga PCB: Testfunktionalitet med power-on-felsökning om möjligt.

Verktyg som krävs:

✔ Multimeter / LCR -mätare

✔ Oscilloskop (för signaltestning)

✔ Hot Air omarbetningsstation (för Desolring)

✔ Mikroskop / förstoring

✔ PCB Design Software (Kicad, Eagle, Altium)

✔ Röntgenskanner (för flerskikts kort)

Sista tankar

Att extrahera ett schema från en klonad PCB är en tidskrävande men möjlig process om den görs noggrant. Det är avgörande att respektera immateriella rättigheter om PCB tillhör en egen design. Vill du ha vägledning om en specifik typ av PCB- eller verktygsrekommendationer?
