Tekniska principer för PCB -klon: En omfattande guide

2025-08-06

PCB -klon, även känd som PCB -duplicering eller omvänd teknik, är en exakt teknisk process som replikerar ett befintligt tryckt kretskort (PCB) för att producera en identisk eller förbättrad version. Denna guide undersöker de tekniska principerna, nyckelparametrarna och vanliga vanliga frågor omPCB -klonför att hjälpa dig att förstå dess tillämpningar och fördelar.

Nyckelparametrar för PCB -klon

För att säkerställa högkvalitativ PCB-duplicering måste flera kritiska parametrar övervägas:

1. Lagerantal & material

  • Single/Double/Multi-Layer PCB(upp till 32 lager)

  • Basmaterial: FR-4, Rogers, Polyimide, Aluminium, etc.

  • Koppar tjocklek: 0,5 oz till 6 oz

2. Spårbredd och avstånd

Parameter Standardvärde Krav på hög precision
Minimal spårbredd 0,1 mm 0,05 mm
Lägsta avstånd 0,1 mm 0,075 mm
Hålstorlek 0,2 mm 0,1 mm (laserborrning)

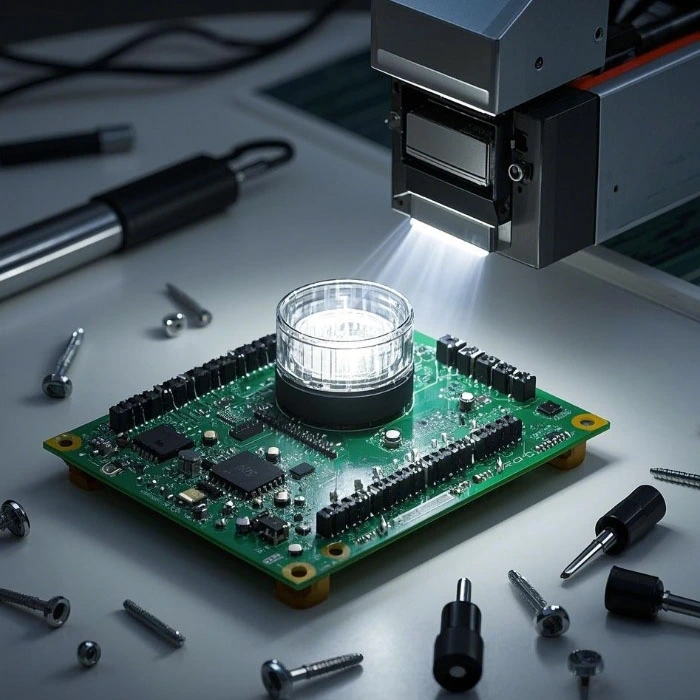

PCB clone

3. Ytfinish

  • Hasl (varmluftslodning)- Standardfinish

  • ENIG (Electroless Nickel Immersion Gold)- Hög korrosionsmotstånd

  • OSP (Organisk lödbarhetskonserveringsmedel)-kostnadseffektivt för blyfri lödning

4. Elektrisk testning

  • Kontinuitetstest- säkerställer inga öppna kretsar

  • Isoleringstest- Verifierar inga kortslutningar

  • Impedanskontroll-Kritisk för höghastighets-PCB

PCB -klonprocesssteg

  1. PCB -skanning och avbildning-Högupplösta skanning för att fånga layoutdetaljer.

  2. Schematisk diagram extraktion-Omvänd konstruktion av kretslogiken.

  3. BOM (Bill of Materials) analys- Identifiera komponenter för replikering.

  4. PCB Layout Redesign- Använda programvara som Altium eller Cadence.

  5. Prototypning och testning- Validering av funktionalitet före massproduktion.

PCB -klon FAQ (vanliga frågor)

F1: Är PCB -klon laglig?

A:PCB -klon är laglig när den används för reparation, underhåll av äldre system eller med korrekt godkännande. Kloning av patenterade mönster utan tillstånd bryter emellertid mot immateriella rättigheter. Se alltid till efterlevnad av lokala bestämmelser.

F2: Vad är noggrannheten för PCB -klon?

A:Avancerade PCB -klontjänster uppnår99,9% noggrannhetGenom att använda högprecisionsskanning, röntgeninspektion (för flera skiktskivor) och signalintegritetstest. Kritiska faktorer inkluderar spårbreddkonsistens och impedansmatchning.

F3: Kan PCB -klon förbättra den ursprungliga designen?

A:Ja! PCB -klon möjliggör designoptimeringar som:

  • Förbättrad termisk hantering(Lägga till kylflänsar eller bättre kopparfördelning).

  • Signalintegritetsförbättringar(Minska övergången med bättre routing).

  • Uppgraderingar av komponenten(Byt ut föråldrade delar med moderna ekvivalenter).


PCB -klon är en sofistikerad process som kräver expertis inom elektronik, materialvetenskap och precisionsteknik. Genom att förstå de tekniska parametrarna och applikationerna kan företag utnyttja PCB -duplicering för prototyper, reparationer och produktförbättringar. För PCB-klontjänster av hög kvalitet väljer du alltid en leverantör med avancerad utrustning och beprövad erfarenhet.

Vill du ha en anpassad PCB -klonlösning?Kontakta ossIdag för en detaljerad konsultation!
