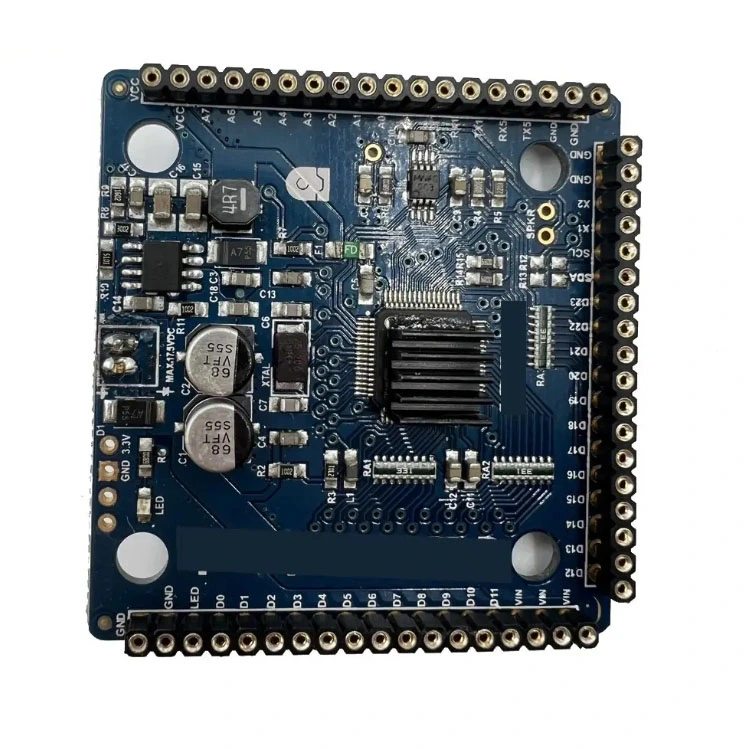

Hur kan PCB Clone hjälpa dig att rädda ett kort med saknade designfiler?

Abstrakt

När en kritisk elektronisk produkt fortfarande är i bruk men den ursprungliga CAD-datan är borta, kan ett enstaka defekt kort förvandlas till veckors stillestånd, dyra redesigncykler, eller ett lopp efter opålitliga substitut. PCB klonär en strukturerad omvänd konstruktionsmetod som återskapar tillverkningsklara data för ett befintligt kretskort så att du kan reproducera det, reparera det i stor skala eller hålla en äldre produktlinje vid liv medan du planerar en långsiktig uppgradering. Den här artikeln förklarar när kloning är meningsfullt, vilken information du realistiskt kan återställa, hur du minimerar risken och vilken arbetsflödet för ansvarsfull kloning ser ut från den första inspektionen till den slutliga valideringen.

Innehållsförteckning

• Översikt i ett ögonkast
• Vilka smärtpunkter löser PCB-kloning
• Vad PCB Clone verkligen betyder i praktiken
• När kloning är det smartaste alternativet och när det inte är det
• Ett praktiskt arbetsflöde för PCB-klon från början till slut
• Hur man skyddar kvalitet och tillförlitlighet
• Vad driver kostnad och ledtid
• Vad du bör förbereda innan du begär en offert
• Hur man väljer en ansvarig kloningspartner
• FAQ
• Nästa steg

Översikt i ett ögonkast

1. Förtydliga ditt mål: byte, reparera lager, livscykelförlängning eller omdesign av bro.
2. Bekräfta ägande och behörigheter.
3. Fånga kortdata: dimensioner, lager, staplingstips och komponentmappning.
4. Återskapa tillverkningsfiler och elektriska avsikter: Gerber, borr, nätlist, BOM.
5. Prototypa, validera och lås en kontrollerad revision.
6. Upprätta löpande kontroller: inkommande inspektion, funktionstestning och spårbarhet.

Vilka smärtpunkter löser PCB-kloning

De flesta lag bestämmer sig inte för att klona en bräda för att det låter roligt. De gör det för att alternativet är värre. Här är de vanligaste situationerna varPCB klontar bort verklig operationssmärta:

• Inga källfilereftersom den ursprungliga designern lämnade, data gick förlorade eller att produkten förvärvades år senare.
• Uttjänta komponentertvinga dig att antingen omdesigna omedelbart eller köpa riskabla aktier på den grå marknaden.
• Fältreparationerbehöver stabila ersättningsbrädor, inte slumpmässiga "kompatibla" alternativ med okända stack-up eller kopparvikter.
• Efterlevnadstryckkräver konsekvent tillverkning och dokumentation för att klara revisioner eller interna kvalitetsgrindar.
• Dags att återhämta sigbetyder mer än "perfekt modern design", särskilt för industriella kontroller och äldre instrumentering.

Vad PCB Clone verkligen betyder i praktiken

Människor använder "kloning" slentrianmässigt, men i tekniska termer inkluderar det vanligtvis tre lager av arbete:

• Fysisk replikationåterskapa kortets kontur, monteringshål, kopplingar, lagerantal och staplingsbeteende så nära som möjligt.
• Elektrisk rekonstruktionfånga kopparanslutning så att det reproducerade kortet matchar den ursprungliga nätlistans avsikt.
• Komponentåterställningidentifiera delar, fotspår, värden, alternativ och monteringsanteckningar så att tavlan kan byggas konsekvent.

Leveranserna inkluderar ofta tillverkningsklara utdata som Gerber- eller ODB++-data, borrfiler, pick-and-place-data när det är möjligt, en stycklista, och en verifierad nätlista. Om ditt mål är långsiktig underhållsbarhet ber många team också om ett rekonstruerat schema så att framtida felsökning inte förlitar sig på gissningar.

När kloning är det smartaste alternativet och när det inte är det

Kloning är ett verktyg, inte en standard. Använd den när den matchar din riskprofil och tidslinje.

Ett praktiskt arbetsflöde för PCB-klon från början till slut

En pålitlig klon är resultatet av disciplinerade steg, inte en enda skanning. Nedan finns ett arbetsflöde som teknikteam vanligtvis använder för att minska överraskningar.

• Steg 1: Intag och måldefinition
  • Bekräfta vad "framgång" betyder: exakt ersättning, form-fit-funktion eller funktionell-ekvivalent med alternativa.
  • Samla in sammanhang: driftsmiljö, felläge, förväntad volym och tidslinje.
• Steg 2: Icke-förstörande inspektion
  • Mät kontur, hålpositioner, kopplingsnyckel och mekaniska begränsningar.
  • Identifiera lagerindikatorer och tillverkningsfunktioner som impedansspår, viatyper och kopparutsläpp.
• Steg 3: Datainsamling för koppar och lager
  • Högupplöst bildbehandling för topp- och bottenskikt för att kartlägga spår och referensdesigner.
  • Kontrollerad lageravslöja när det behövs för flerlagerbrädor, utförs noggrant för att bevara troheten.
• Steg 4: Komponentidentifiering och rekonstruktion av stycklista
  • Korskontrollera markeringar, förpackningar och värden; bekräfta polariteter och stift-1-orientering.
  • Definiera godkända alternativ för att förhindra framtida brister.
• Steg 5: Återskapa tillverkningsresultat
  • Generera layoutfiler och tillverkningsdata, inklusive borr- och lödmaskdefinitioner.
  • Extrahera anslutning och kör nätlistkonsistenskontroller mot den återvunna kopparn.
• Steg 6: Prototypbygge och validering
  • Bygg prototyper under kontrollerade processparametrar.
  • Utför elektriska tester såsom kontinuitet, impedanskontroller när det är relevant och funktionsverifiering i det verkliga systemet.
• Steg 7: Revisionslås och dokumentation
  • Frys en revisionsbar revision med ändringsloggar och testposter.
  • Skapa servicevänliga utgångar om du planerar att underhålla produkten i flera år.

Hur man skyddar kvalitet och tillförlitlighet

Den största rädslan som kunder har är enkel: "Kommer den klonade brädan att bete sig exakt som originalet, och kommer den att fortsätta bete sig så efter implementeringen?" Du kan minska den risken genom att behandla kloning som ett kontrollerat ingenjörsprojekt.

• Stack-up disciplinreplikera skiktantal, koppartjocklek, dielektriskt beteende och kontrollerade impedansstrukturer när sådana finns.
• Anslutningsnoggrannhetmekanisk missanpassning är ett snabbt sätt att misslyckas, även om kretsen är korrekt.
• Komponentens autenticitetetablera spårbar källa och undvik okända försörjningskanaler för kritiska IC:er.
• Testa strategidefiniera en testplan utöver "det slås på", inklusive belastningsförhållanden, termiskt beteende och kantfall.
• Processkontrollspecificera lödprofiler, inspektionsstandarder och acceptanskriterier från början.

Vad driver kostnad och ledtid

Prissättningen varierar eftersom komplexiteten varierar. Istället för att gissa, fokusera på spakarna som betyder något:

• Antal lager och densitetfler lager och komponenter med fin stigning ökar återuppbyggnadsarbetet.
• Styrelsens skickbrända, korroderade eller fysiskt modifierade skivor minskar återvinningsbara detaljer.
• Tillgänglighet av delarutgående eller svåra att identifiera komponenter lägger till tid för inköp och validering.
• Dokumentationsnivå begärsen fullständig schematisk rekonstruktion tar längre tid än en form-fit-funktion klon.
• Valideringsförväntningarfunktionstestning i ditt verkliga system är skillnaden mellan "ser liknande ut" och "fungerar tillförlitligt."

Vad du bör förbereda innan du begär en offert

Du får en snabbare, mer exakt plan om du förbereder ett litet informationspaket. Använd den här checklistan.

• Åtminstone2 arbetsprovernär det är möjligt, plus 1 underkänt prov om du vill ha felanalys.
• Foton på kortet installerat i produkten för att bekräfta mekaniska begränsningar och kontaktorientering.
• Din målkvantitet och om du behöver löpande leverans eller en engångssats.
• Alla kända driftsförhållanden: temperaturområde, vibration, fuktighet, arbetscykel, belastningsprofiler.
• Alla ledtrådar du fortfarande har: partiella Gerbers, PDF-filer, gamla stycklistexporter, silkscreen-anteckningar eller testprocedurer.
• Förtydligande av firmware och programmerade delar: har du binärer, nycklar eller programmeringsmetod?

Hur man väljer en ansvarig kloningspartner

Du köper inte bara en bräda. Du köper förtroende för att reproduktionen är kontrollerad, dokumenterad och repeterbar. Här är vad du ska leta efter i en leverantörsrelation:

• Tydliga gränser för laglighet och behörigheteren seriös leverantör kommer att fråga om äganderätt och auktoriserad användning.
• Ingenjörskommunikationdu ska kunna diskutera uppstapling, suppleanter och testmetoder i klarspråk.
• Verifieringstänkleta efter nätlistkontroller, prototypvalidering och spårbar upphandling.
• Revisionskontrollden klonade designen bör ha en definierad version så att framtida batcher förblir konsekventa.

PåShenzhen Greeting Electronics Co., Ltd., team närmar sig vanligtvis kloning som ett tekniskt kontinuitetsprojekt: klargör mål, återställ kritiska tillverkningsdata, validera prototyper i verkliga förhållanden, lås sedan en stabil revision för upprepad produktion. Om du behöver en brygglösning när du planerar en omdesign, kan en kontrollerad klon köpa dig tid utan att offra tillförlitligheten.

FAQ

Kan en PCB-klon vara identisk med originalkortet

Det kan vara form-fit-funktion likvärdigt och ofta extremt nära, men "identiskt" beror på vad du menar. Mekaniska dimensioner och anslutningsmöjligheter kan vanligtvis matchas mycket väl. Exakt materialbeteende, proprietära komponenter och firmwaredetaljer kan kräva ytterligare arbete eller kan vara omöjligt återskapa utan originaldata.

Behöver jag flera prover

Flera prover minskar risken eftersom ingenjörer kan jämföra markeringar, bekräfta tvetydiga spår och undvika att kopiera en tavla som redan har modifierats eller reparerats. Om du bara har ett prov, förvänta dig fler valideringssteg och en mer konservativ tidslinje.

Tänk om vissa komponenter inte längre är tillgängliga

En praktisk klonplan innehåller ofta komponentalternativ. Nyckeln är att validera att alternativen matchar de elektriska kraven och passar fotavtrycket, bekräfta sedan beteendet genom att testa under din verkliga belastning och miljö.

Kommer kloning att lösa firmware och programmering

Kloning av PCB:n återskapar inte automatiskt låst firmware. Om kortet innehåller programmerade mikrokontroller, säkra element eller krypterat minne, du kan behöva de ursprungliga binärfilerna, en laglig programmeringsmetod eller en auktoriserad strategi för ersättningsdelar.

Hur minskar jag risken för fältfel

Be om en valideringsplan och behandla prototyper som obligatoriska för verksamhetskritiska system. Definiera acceptanskriterier, inkludera funktionella tester som efterliknar verkliga driftsförhållanden, och låsa en revision med spårbara upphandlings- och inspektionsstandarder.

Nästa steg

Om du har att göra med saknade filer, sourcing i slutet av livet eller brådskande driftstopp, en välsköttPCB klonprojekt kan ge dig en stabil, testverifierad väg tillbaka till produktion. Dela dina brädfoton, målkvantitet och systemkontext och begär en praktisk återhämtningsplan som inkluderar validering och revisionskontroll.
