Vad är den verkliga effekten av 5G på din konsumentelektroniska PCBA och hur kan du förbereda dig för den

2025-09-28

Hej och välkommen. Under mina 20 år som arbetat nära med teknikinnovatörer har jag sett vågor av förändring, från gryningen av Wi-Fi till Internet of Things. Men få tekniker bär den transformativa vikten - och de dolda komplexiteten - 5G. Alla pratar om flammande snabba hastigheter och låg latens, men vad betyder detta verkligen för hjärtat på din enhet,NackdelarUmer Electronic PCBA? PåHälsning, Vi har tillbringat otaliga timmar i våra labb och på produktionsgolv, inte bara förutse dessa förändringar utan att behärska dem. Den här artikeln är inte bara teori; Det är en praktisk guide född från praktisk erfarenhet, utformad för att hjälpa dig att navigera i de grundläggande förändringarna 5G påträderKonsumentelektronisk PCBAdesign och tillverkning.

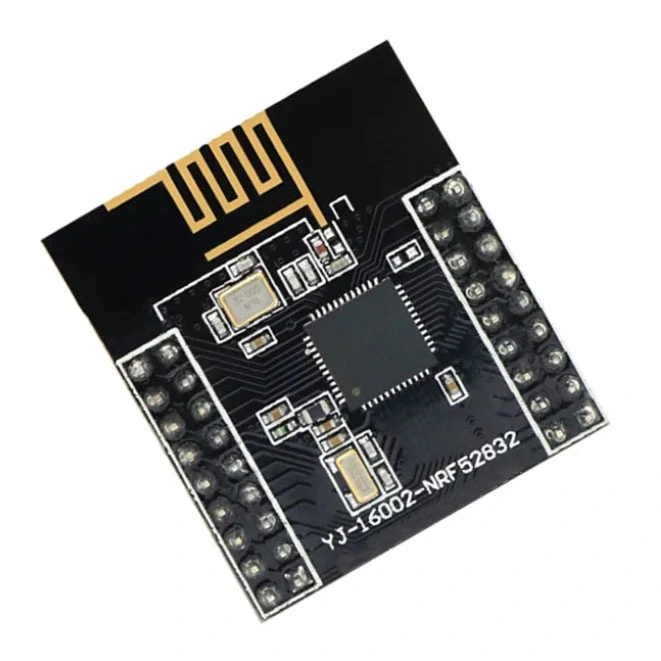

Consumer Electronic PCBA

Hur omformar 5G grundläggande kärnan i konsumentens elektroniska PCBA -design

SEAP till 5G är inte en enkel inkrementell uppgradering. Det är ett paradigmskifte som slår vid grunden för tryckt kretskortmontering. Övergången till högre frekvensband, som mmwave, förvandlarKonsumentelektronisk PCBAFrån en enkel elektronisk sammankoppling till en högfrekvent signalväg där varje millimeter är viktig. De tre primära slaggrunderna vi ser är signalintegritet, termisk hantering och komponentdensitet.

För det första är signalintegritet av största vikt. Vid multi-gigahertz-frekvenser kan ett PCB-laminat som fungerade perfekt för 4G bli en källa till betydande signalförlust. DeKonsumentelektronisk PCBAMåste behandlas som en vågledare, vilket kräver material med en stabil och låg dielektrisk konstant (DK) och en exceptionellt låg spridningsfaktor (DF). Impedanskontroll är inte längre ett förslag; Det är en absolut nödvändighet, där toleranser blir dramatiskt stramare. För det andra genererar den ökade datagenomströmningen och bearbetningskraften koncentrerad värme. Effektiv termisk hantering handlar inte längre om att lägga till en kylfläns som en eftertanke; det måste konstrueras iKonsumentelektronisk PCBALayout från den första schematiska fångsten, med termiska vias, avancerade underlag och strategisk komponentplacering. Slutligen driver efterfrågan på mindre, kraftfullare enheter oss mot HDI-tekniker med hög täthet (HDI). Detta betyder finare spår, mikrovaser och en precisionsnivå som skiljer en funktionell prototyp från en pålitlig, massproducerbar produkt.

Vilka nyckelparametrar definierar en verkligt 5G-klar konsumentelektronisk PCBA

Så, vad ska du leta efter när du anger ditt nästa bräde? Det handlar om mätbara, icke-förhandlingsbara parametrar. PåHälsning, Vi har flyttat utöver standard FR-4-material för dessa applikationer. Tabellen nedan illustrerar den starka kontrasten mellan en konventionell strategi och den specialiserade tekniken som krävs för en robust 5GKonsumentelektronisk PCBA.

Tabell 1: Kritisk parameterjämförelse för 5G -applikationer

Nyckelparameter Standard Konsumentelektronisk PCBA Hälsning5G-optimerade PCBA
Laminatmaterial Standard FR-4 Högfrekventa laminat (t.ex. Rogers, Taconic)
Dissipationsfaktor (DF) ~ 0,02 ≤ 0,004
Impedansstyrtolerans ± 10% ± 5% eller stramare
Termisk konduktivitet ~ 0,3 W/m/k > 0,5 W/m/k
Lägsta spår/utrymme 4/4 mil 2/2 mil (HDI kapabel)
Föredragen ytfinish Hasl, enig Enig eller enepig för överlägsen RF -prestanda

Låt oss bryta ner varför dessa parametrar är kritiska. En lägre spridningsfaktor (DF) översätter direkt till mindre signalförlust, vilket säkerställer att kraften som din enhet överför faktiskt når antennen effektivt. Sändare impedanskontroll förhindrar signalreflektioner som kan förstöra data och försämra anslutningskvaliteten. Den förbättrade värmeledningsförmågan hos våra valda material hjälper till att sprida värme från kraftfulla 5G-modem och processorer, förhindra termisk strypning och säkerställa långsiktig tillförlitlighet. Dessa är inte bara siffror i ett datablad; De är grunden för en högpresterandeKonsumentelektronisk PCBADet kommer inte att bli den svagaste länken i din 5G -produkt.

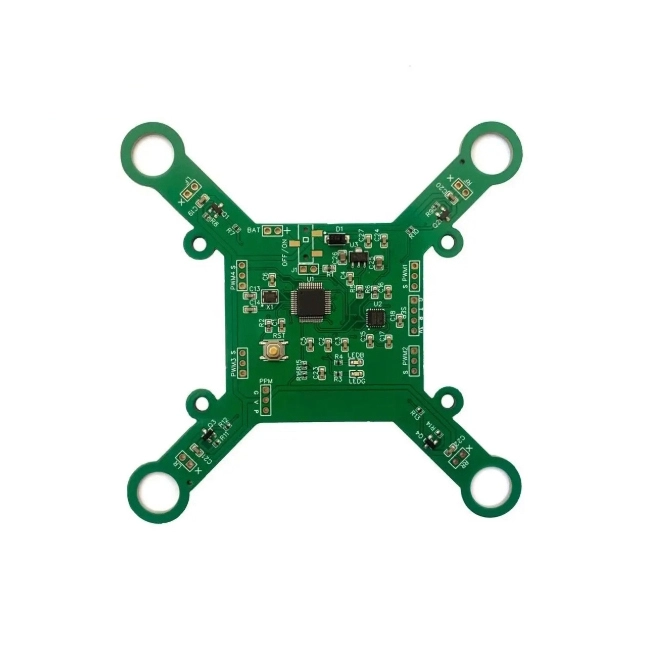

Consumer Electronic PCBA

Konsumentelektronisk PCBA FAQ - Dina bästa frågor besvarade direkt från vårt ingenjörsgolv

I våra samtal med kunder uppstår vissa frågor gång på gång. Här är de tre vanligaste, svarade med den detalj du förtjänar.

Vad är den enskilt största övervakningen du ser i tidigt 5G -konsumentelektroniska PCBA -mönster
Det vanligaste misstaget är att underskatta samspelet mellan laminatmaterialet och kraftförstärkaren (PA). Formgivare väljer ofta ett standardmaterial för att kontrollera kostnader, men detta leder till överdriven värmeproduktion och signalförlust vid 5G -frekvenser. Detta tvingar PA att arbeta hårdare och skapa en ond cykel av värme och ineffektivitet. Att investera i rätt högfrekventa laminat från början är faktiskt det mest kostnadseffektiva valet, eftersom det undviker prestandaproblem och omdesign senare.

Hur säkerställer hälsning specifikt signalintegritet över hela brädet
Vår process är byggd på förebyggande, inte korrigering. Vi använder avancerad elektromagnetisk simuleringsprogramvara under designfasen för att modellera signalvägar och identifiera potentiella integritetsproblem innan ett enda kort tillverkas. Vidare upprätthåller vi en sträng kontrollerad impedanstillverkningsprocess, med kontinuerlig övervakning och testning med hjälp av tidsdomänreflektometri (TDR) på produktionspaneler. Detta fokus på slutet till slutet på signalvägen är det som definierar vårKonsumentelektronisk PCBAkvalitet.

Kan din plattform stödja de fulla nyckelfärdiga behoven hos en komplex 5 g 5G-produkt
Absolut. Det är här vår integrerade modell lyser. Vi hanterar hela resan: från initial design för tillverkningsbarhet (DFM) -analys och komponent sourcing från våra vettade, franchiserade distributörer till precisionstillverkning och rigorös slutlig testning. Vi förstår leveranskedjanutmaningarna i samband med avancerade komponenter och har relationer och logistikkompetens för att säkerställa att ditt projekt förblir i schemat.

Hur validerar vi och certifierar prestandan för en 5G-optimerad konsumentelektronisk PCBA

Att designa till en specifik är en sak; Att bevisa det i praktiken är en annan. Vårt valideringsprotokoll är uttömmande och lämnar inget utrymme för osäkerhet. Vi utsätter varje parti på 5G-fokuseradeKonsumentelektronisk PCBATill ett batteri av tester som simulerar den verkliga världen kräver att din produkt kommer att möta under dess livstid.

Tabell 2: Vårt omfattande konsumentelektroniska PCBA -valideringsprotokoll

Testkategori Specifika tester utförda Prestationsstandard
Signalintegritet (RF -testning) S-parametrar (införingsförlust, returförlust), Vector Network Analyzer (VNA) Möter eller överskrider databladsspecifikationer för alla aktiva komponenter
Termisk tillförlitlighet Termisk cykling (-40 ° C till +125 ° C), mycket accelererat livstest (stopp) Inga misslyckanden efter 1000 cykler; stabil prestanda under extrem stress
Funktionell och elektrisk In-Circuit Test (IKT), Flying Probe Test, Power-On Test 100% elektrisk anslutning och grundläggande funktionell verifiering
Långsiktig hållbarhet Vibrationstest, mekaniskt chocktest Validaterar lödfogens integritet och strukturell robusthet

Denna stränga process säkerställer att när vi levererar dinKonsumentelektronisk PCBA, det är inte bara en samling välplacerade komponenter. Det är ett validerat, pålitligt delsystem som du kan integrera i din produkt med förtroende. Denna nivå av flit är det som förvandlar ett potentiellt produktfel till en marknadsframgång.

Är du redo att överbrygga klyftan mellan 5G -ambition och tillförlitlig hårdvaruverklighet

Löfte om 5G är verkligt, men det är byggt på grunden för en noggrant konstrueradKonsumentelektronisk PCBA. Utmaningarna med signalförlust, värme och densitet är betydande, men de är inte oöverstigliga. De kräver helt enkelt en tillverkningspartner som redan har investerat i expertis, material och valideringsprocesser för att förvandla dessa utmaningar till din konkurrensfördel. PåHälsning, vi har byggt vårt rykte på denna exakta princip. Vi monterar inte bara brädor; Vi konstruerar lösningar för den anslutna framtiden. Frågan är inte längrevadEffekten av 5G är, menhurDu kommer framgångsrikt att utnyttja det.

Låt inteKonsumentelektronisk PCBAKomplexiteter är flaskhalsen som försenar ditt nästa genombrott.Kontakta ossidag för en konfidentiell konsultation. Låt våra experter granska dina designfiler, ge en detaljerad DFM -analys och ge dig en tydlig väg framåt.Kontakta ossNu och låt oss bygga framtiden tillsammans.
